水力旋流器說明：水力旋流器是利用離心力作用進行分級的設備。常常用於細粒物料選别前的分級及脫泥，振動篩 砂石生産線 破碎機在磨礦回路中作檢查分級和控制分級用。它是當前細粒物料分離比較有效的設備。
水力旋流器的構造：上部爲圓錐形。在圓柱形筒體上裝有與筒壁呈切線方向的給礦管。圓錐上部裝有與圓柱部分相連通的中心溢流管。溢流管的上端則通過緩沖室或直接與外部管道聯接以排出溢流。在圓錐形底部裝有沉砂咀，以排出粗粒沉砂。爲瞭減不磨損，可在給礦口、沉砂咀及筒體内壁襯以耐磨橡膠或用輝綠岩、鑄石、碳化矽等耐磨材料。
水力旋流器的工作原理：當礦漿用砂泵（或高差）以一定壓力（一般是0.5～2.5公斤/厘米）和流速（約5～12米/秒）經給礦管沿切線方向進入圓筒後，礦漿便以很快的速度沿筒壁旋轉，而産生很大的離心力。在離心力和重力的作用下，較粗、較重的礦粒被抛向器壁，沿螺旋線的軌迹向下運動，並由圓錐體下部的排吵咀排出，而較細的礦粒則在錐體中心和水形成内螺旋狀的上升礦漿流，經溢流管排出。
影響水力旋流器工作的因素較多，如：直徑增大時生産能力增大，分離粒度變粗，分級效率下降；給礦口的形狀及尺寸；礦漿入口的壓力；溢流管、排砂咀的尺寸及其與直徑之比；圓錐角的大小以及礦漿濃度等。
水力旋流器與機械分級機相比，其優點有：無運動部件，構造簡單；單位容積的生産能力較大，占面積小；分級效率高（可達80%～90%），分級粒度細；造價低，材料消耗少。其缺點是零部件麿損快；動力消耗大；給礦的壓力、濃度及粒度對分級指标有較大影響。

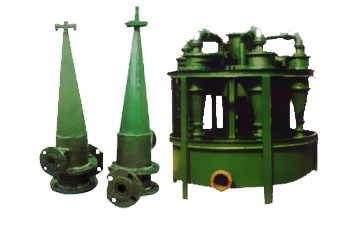

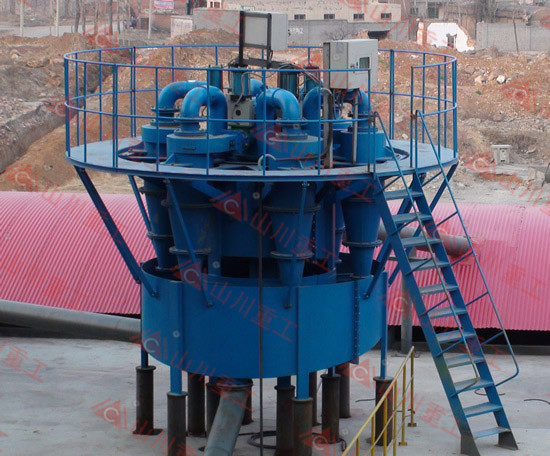

水力旋流器和水力旋流器組

水力旋流器和水力旋流器組是一種高效的細微粒礦物分級、脫泥、濃縮設備(bèi)，廣泛於(yú)有色金屬選礦、陶瓷、化工等工業中，其特點是結構簡單，生産能力大，占地面積小，工作效率高。
